1.
产品简介
本产品是一台数字电视节目网关设备, 可以把有线电视信号采集下来,转换为IPTV输出(UDP组播输出, HTTP单播输出,
RTSP组播输出) , 用网络机顶盒收看. 或者用UDP组播送到调制器中调制成DTMB信号输出
本产品支持清流和加密节目, 一台设备 最多可以解扰30套高清或者标清节目, 再转成网络信号输出.
本产品也支持把IPTV节目接收进来, 和有线电视信号的节目混合在一起, 重新输出.

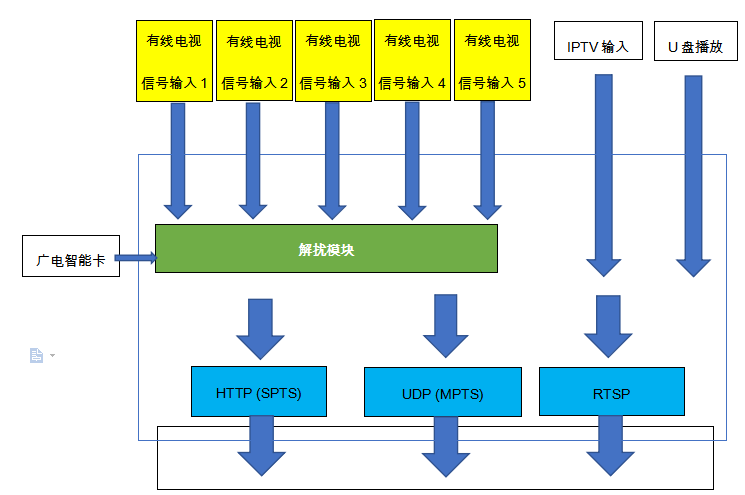

2. 系统框架图
3. 节目解扰
本产品支持CA系统, 节目解扰依赖于广电发行的智能卡, 可以根据广电CA系统发出的EMM授权信号打开或者关闭智能卡的授权.
4. 输入接口
1) 1-5路有线电视信号输入
2) IPTV输入, 支持单播HTTP协议,支持UDP组播
3) 外接USB硬盘,播放视频文件,支持循环播放一个目录下的文件
5. 输出接口
1) 支持HTTP协议IPTV单播输出, 可以用网络机顶盒直接播放
2) 支持UDP组播输出,可以输出到DTMB调制器, 也可以用网络机顶盒直接播放, 也可以串接到下一台设备.
6. 接口
1) 5组RF射频输入电视信号.
2) 两路有线以太网口
i. 千兆有线网口, 可以用来输出节目数据
ii.百兆有线网口, 可以用来做管理,或者IPTV输入,或者internet接入
iii.节目数据可以在两个网口之间任意选择,通常建议用千兆网口输出节目数据
3) USB2.0接口
4) USB3.0接口
5) 智能卡接口
6) HDMI输出接口, 可以接到电视上进行设置(使用外接USB键盘操作)
