上联口 （以太网口） |
端口数 |
4 |
|
电 口 (RJ45) |
4个10/100/1000M 自适应 |
|
|
SFP 接口 |
4个 1000M |
|
|
PON 接口 |
端口数 |
4 |
|
物理接口 |
EPON SFP |
|
|
接口类型 |
1000BASE-PX20+. PX20+++ |
|
|
最大分光比 |
1:64 |
|
|
管理口 |
CONSOLE |
本地管理（串口） |
|
带外/带内管理网口 |
远程和本地管理 |
|
|
DDR |
512M |
|
|
FLASH |
16M |
|
|
供电 |
AC: 100V-240V AC 47/63Hz |
|
|
最大功率 |
<48W |
|
|
工作环境 |
工作温度 |
-20°~75°C |
|
储存温度 |
40°~ 85°C |
|
|
相对湿度 |
5-90% |
|
|
网管方式 |
命令行(CLI), WEB, SNMP/NMS |
|
主要能力 |
1、端口状态，性能监测，配置管理 |
|
2、L2交换配置管理:VLAN,端口镜像 |
|
|
3、PON侧配置：DBA带宽分配、ONU认证，CTC 3.0相关功能
|
|
|
4.告警功能，CTC 3。告警,ONU上下线告警,系统异常告警 |
|
|
5、系统日志 |
|
|
6、协议的支持：RSTP/MSTP,DHCP,IGMP |
|
|
L2/3交换路由部分 |
支持端口 VLAN(tagged/untagged),VLAN 转换,QinQ,协议VLAN |
|
支持RSTP快速生成树,MSTP多生成树协议 |
|
|
支持MAC地址相关功能，静态MAC配置，黑洞MAC地址表 |
|
|
支持端口性能统计，支持1 5分钟/24小时统计 |
|
|
支持端口镜像 |
|
|
支持ACL包过滤 |
|
|
支持QoS,基于端口,MAC,VLAN,COS等等 |
|
|
支持风暴抑制 |
|
|
支持组播管理(snooping/proxy),1K地址池 |
|
|
支持端口链路汇聚 |
|
|
支持静态路由 |
|
|
支持512条主机路由 |
PON口模块选择：
PON口模块我们区分为PX20+ PX20++ PX20+++三个类型PX20+发光功率 0~5db之间 传输距离20KM 适用于一级分光
PX20++发光功率 3~6db之间 传输距离20KM 适用于二级分光PX20+++发光功率 6.5~7.5db 传输距离20KM 适用于三级分光
分光器选择：
标准分光器衰减标准
(1分2 -3.4db)
(1分4 -7.8db)
(1分8 -10.7db)
(1分16 -14.8db)
(1分32 -17.8db)
(1分64 -22db)
一级分光建议不低于1分8，二级三级可以随意接。只需要保证末端衰减在正常范围值。-7db~-25db

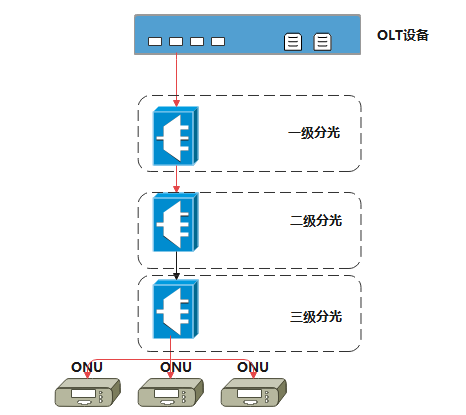

以上图为例，假设我们用的是1个+的模块，发光功率+3db左右，一级分光用1分8，线路衰减正常的情况下，就可以得出末端衰减值为
(+3db) +(-10.7db)=-8db左右
假设我们做二级分光的组网，全部以1分8分光器来算，线路正常情况(+3db) +(-10.7db)+(-10.7db)=-19db左右
由此总结，我们在做组网的时候，并不是光模块发光越强越好，需要根据组网环境去选择更为适合的
